油煙凈化器分為很多種類型，功能各不相同，除味、除油煙、除顆粒物、除非甲烷總烴各不相同，今天為大家詳細聊聊油煙凈化器的內部結構!

　　油煙凈化器內部結構分為4個部分：

　　1、凈化器外殼

　　2、電場組極板

　　鋸齒式極板(高壓極板、低壓極板，高壓極板間距寬，低壓極板間距小)

　　蜂窩式圓筒極板(南方設備采用較多)

　　3、高壓電源

　　4、前置過濾網

　　5、后置過濾網

　　6、燈管(選配)

　　7、活性炭箱(選配)

　　8、集油盒

　　9、電線、絕緣磁等其他零碎部件。

　　接下來我們?cè)敿?xì)介紹油煙凈化器內部構造，各個零部件之間的關系。

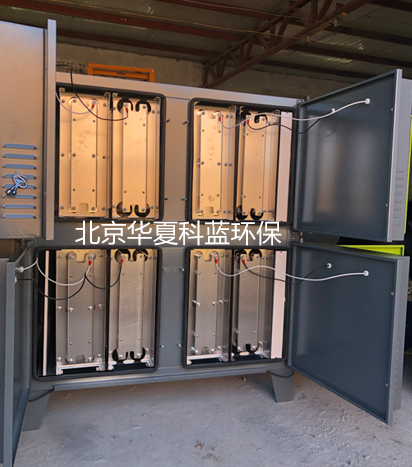

凈化器電場極板

　　一：電箱們上下有兩個散熱口，上面的是電器散熱窗，下面的圓形口是電器散熱扇。然后，左邊的話我們可以看到一個黑色開關，它是電箱門鎖，也是開門斷電開關。

　　二：接著我們打開電箱們，可以看到里面有一個高壓供電器，在高壓供電器的上方分別有兩個接線柱，一個黑色，一個白色，黑色為高壓接線柱，白色為低壓接線柱，往下可以看到一個黑色開關，黑色開關為空氣開關，也是機器總開關，在維修機器的時候，我們通常會先關掉空氣總開關，徹底斷電。

　　三：在機箱門的后面我們可以看到二個高壓絕緣，高壓輸出絕緣子屬于電器控制系統。在油煙凈化器的應用中，其核心部件高壓輸出絕緣子具有較為重要的作用，主要作用是將高壓電源輸送到電場。

　　四：平板式電場：當氣流進入高壓靜電場時，在高壓電場的作用下，油煙氣體電離，油霧荷電，大部分得以降解炭化;少部分微小油粒在吸附電場的電場力及氣流作用下向電場的正負極板運動被收集在極板上并在自身重力的作用下流到集油盤，經排油通道排出，余下的微米級油霧被電場降解成二氧化碳和水，最終排出潔凈空氣;同時在高壓發生器的作用下，電場內的空氣產生臭氧，除去了煙氣中大部分的氣味，使靜電場能均勻地達到最大的平均電場強度，極大的增加了電場凈化面積，使電場與油煙粒子結合作用的時間更長，從而決定了設備具有極高的除油煙效率。

　　五：集油盒：本設備將集油盒安裝于油煙凈化器機殼底部，改變了機殼與集油盒之間的掛片與懸臂連接，降低了開模成本，而且拆裝十分簡單方便。徹底解決油水油漬對您所造成的困擾!

　　六、凈化器的進風口有一個蜂窩狀的濾網，可以將較大的顆粒物阻擋吸附到上面，凈化器的出風口也有一個過濾網，這個過濾網同樣起吸附大顆粒油煙的作用!

　　油煙凈化器的組成結構分為以上9點，雖然看上去很簡單，但是因?yàn)閹в?.5萬伏左右的高壓電，非專業人員，禁止操作哦!
